Ремонт електроніки часто здається нескладним: знайти несправний компонент, замінити його та перевірити роботу пристрою. На практиці навіть досвідчені майстри можуть зіткнутися з проблемами через неправильний підбір деталей, порушення технології пайки або недостатню діагностику.
Розглянемо найпоширеніші помилки, яких варто уникати під час ремонту електронних пристроїв.
1. Заміна деталі без перевірки причини несправності
Одна з найпоширеніших помилок — замінити компонент, який візуально виглядає пошкодженим, не визначивши причину його виходу з ладу.
Наприклад, перегорілий транзистор може бути наслідком перевищення струму, несправності драйвера або проблеми в іншій частині схеми. Якщо просто встановити нову деталь, вона може вийти з ладу повторно.
Тому перед ремонтом необхідно перевірити пов’язаний ланцюг і визначити, що саме спричинило несправність.
2. Неправильний підбір компонента
Однаковий зовнішній вигляд ще не означає однакові характеристики. Це особливо актуально для транзисторів, діодів, стабілізаторів, конденсаторів та мікросхем.
Під час заміни необхідно перевіряти робочу напругу, максимальний струм, потужність, ємність, опір, частотні характеристики та розпіновку — залежно від типу компонента.

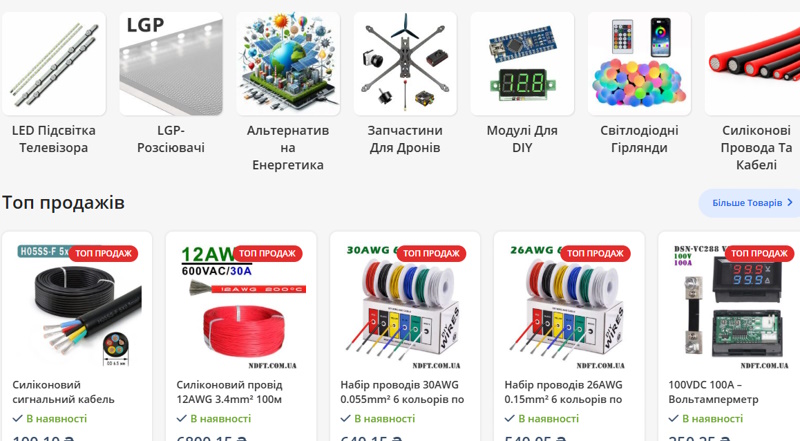

Для пошуку конкретної деталі зручно використовувати спеціалізований інтернет-магазин радіодеталей, де компоненти розподілені за категоріями та призначенням. Наприклад, каталог NdFT містить напівпровідникові прилади, мікросхеми, транзистори, конденсатори, модулі та інші електронні компоненти.
3. Ігнорування маркування
Перед установкою компонента потрібно уважно прочитати його маркування. Навіть одна літера або цифра може означати іншу модифікацію деталі.
Особливо важливо перевіряти маркування SMD-компонентів, оскільки на корпусі часто використовується скорочений код. За можливості варто звіряти його з документацією виробника або схемою пристрою.
4. Неправильна пайка
Перегрів компонента, недостатнє прогрівання контакту або надмірна кількість припою можуть стати причиною нової несправності.
Під час роботи з SMD-компонентами необхідно контролювати температуру жала, використовувати відповідний флюс і не нагрівати компонент довше, ніж потрібно. Для складніших робіт також важливі правильний інструмент і стабільне освітлення робочої зони.
5. Встановлення конденсатора з невідповідною напругою
Для конденсаторів важливі не тільки ємність і фізичний розмір. Робоча напруга повинна відповідати умовам конкретної схеми.
Якщо встановити компонент із недостатнім запасом за напругою, його ресурс може суттєво зменшитися. Для електролітичних конденсаторів також необхідно враховувати полярність.
6. Відсутність перевірки після ремонту
Після заміни компонента не варто одразу підключати пристрій до повного навантаження. Спочатку потрібно перевірити відсутність коротких замикань, правильність монтажу та ключові напруги.
У деяких випадках доцільно використовувати лабораторний блок живлення з обмеженням струму. Це дозволяє зменшити ризик пошкодження щойно відремонтованої плати.
7. Використання першого доступного аналога
Якщо оригінальної деталі немає в наявності, не завжди можна встановити компонент із подібною назвою або характеристиками.
Аналог повинен відповідати вимогам схеми за ключовими параметрами. Для силових транзисторів, контролерів живлення та інших критичних компонентів додатково потрібно враховувати корпус, розпіновку, швидкість перемикання та теплові характеристики.
Якщо потрібної позиції немає в каталозі, варто шукати сумісну модифікацію або звернутися до постачальника, який може організувати пошук потрібної деталі. NdFT, наприклад, працює не лише зі стандартними компонентами, а й із рідкісними позиціями на замовлення.
Як зменшити ризик помилки під час ремонту
Перед початком роботи варто скласти короткий алгоритм:
Визначити симптом несправності.
Перевірити схему та пов’язані компоненти.
Зчитати маркування несправної деталі.
Зіставити характеристики оригінального компонента.
Перевірити розпіновку та корпус заміни.
Перевірити плату після пайки.
Провести тестування з обмеженням струму, якщо це можливо.
Такий підхід займає трохи більше часу, але допомагає уникнути повторного ремонту та пошкодження нових компонентів.
